国峰GF-YSQ60高标清视音频延时器

使 用 说 明 书

国峰GF-YSQ60高标清视音频延时器

高标清数字延时器，可对 1路 SD/HD-SDI 视频信号进行延时处理的延时设备，输入信号可兼容标清(576i50)与高清(1080i50)信号格式。高标清信号延时器可以秒为单位设置不同的延时时间，并可以在此基础上在一秒范围内逐帧进行延时设置。用户可根据需求，选择相应型号以满足用户各种实际延时需求。本公司暂时提供如下解决方案：

支持高清延时0-60s， 标清延时0-300s。

高清数字延时器采用专业的无压缩基带视音频缓存技术。可以在延时过程中准确的执行插入 AUX辅助视频或静音 MUTE 操作，高标清信号延时器设计为 1U 机箱机构，支持远程遥控面板控制。安装简单方便，操作安全快捷，不仅适用于大中型电视台的高清领域的播出、现场直播、演播室、制作、卫星转播、直播等固定场合，也可广泛应用于更多如转播车等移动场所，具有极大的灵活性。

一、主要特点：

视频延时大小可根据需要通过菜单调整，可以精确到具体帧数。

帧同步功能：有外同步和内同步两种同步方式可选，可通过菜单调节行场同步偏移。

自动识别主路、备路及同步信号。

支持掉电直通和手动bypass。

可以手动选择main 路delay输出，main路输出和AUX输出。

静音操作可控。

二、产品展示：

三、功能说明：

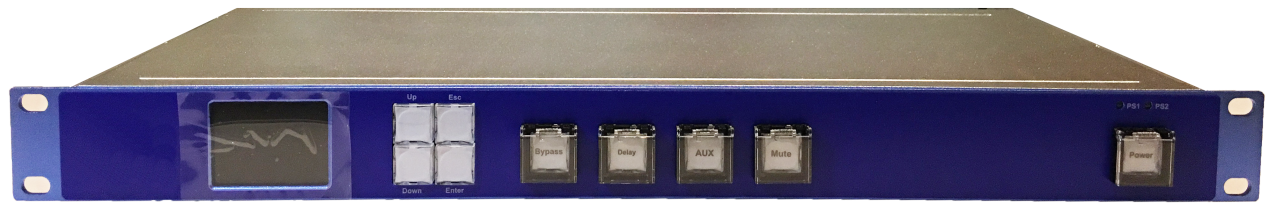

正视图：

TFT显示屏：用以输入信号状态及功能选择。

UP： 菜单向上选择。

DOWN：菜单向下选择。

ESC：菜单退出并确认功能。

ENTER：菜单进入子菜单。

BYPASS：使能(红色)输入信号BYPASS 输出至 PGM O1，取消(无色)PGM正常输出。

DELAY：使能(绿色)PGM输出为延时后输出，取消(无色)PGM输出为不延时输出。

AUX：使能(红色)PGM输出信号为AUX in信号，取消(无色) PGM输出信号为正常信号。

MUTE：使能(红色)PGM输出静音，取消(无色)PGM声音正常。

POWER：电源开关。

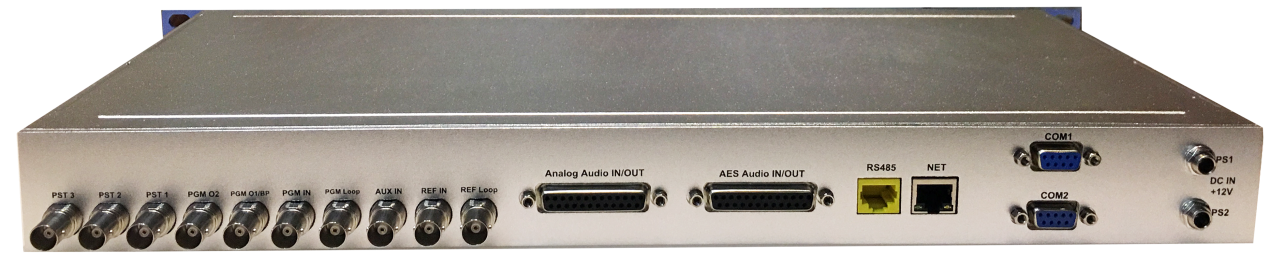

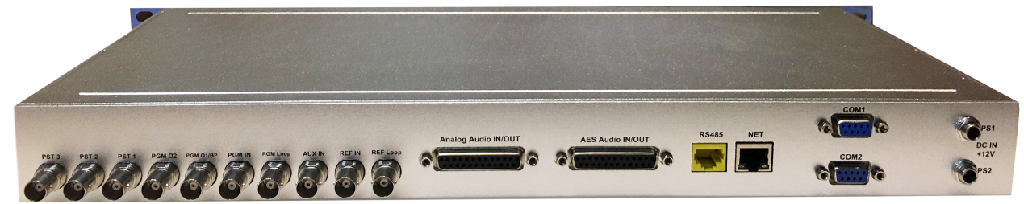

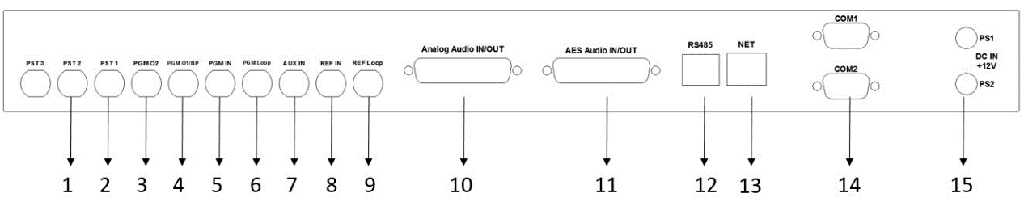

后视图：

PST2：预监视频输出口 1；

PST1：预监视频输出口 2；

PGMO2：延时后PGM输出2；

PGMO1/BP：延时后PGM输出1，支持掉电直通，BYPASS；

PGMIN：PGM信号输入；

PGM Loop：PGM信号环出。

AUX IN：备路信号输入。

REF IN：参考同步信号输入。

REF LOOP：同步信号环出。

Analog IN/OUT：模拟音频输入输出，（可选）；

AES IN/OUT：AES音频输入输出，（可选）；

RS485：RS485 通信口,暂不使用；

NET：10-100M自适应；

COM: RS232；

双路电源接口：12V电源输入。

主机菜单：

主界面：开机默认界面，按ENTER进入子界面

Main：显示PGM IN的输入信号分辨率，当无信号或不支持时显示LOSS

AUX：显示AUX IN的输入信号分辨率，当无信号或不支持时显示LOSS

REF：显示REF IN的输入信号分辨率，当无信号或不支持时显示LOSS

子界面：按ESC退回主界面，按ENTER进入下一级 ，按up和down进行菜单功能切换

Delay time：延时时间设置选项，按ENTER进入，up和down进行时间数值设置，按ESC退出确认设置。

Delay frame：延时帧数设置选项，按ENTER进入，up和down进行时间数值设置，按ESC退出确认设置。

GEN lock:选择内同步和外同步功能，按ENTER进入，up和down进行功能选择，按ESC退出确认设置。

H Phase：行像素偏移量设置，按ENTER进入，up和down进行时间数值设置，按ESC退出确认设置。

V Phase：场行数偏移量设置，按ENTER进入，up和down进行时间数值设置，按ESC退出确认设置。

PRE2_ADV：预监延时时间设置，最大值小于Delay time，按ENTER进入，up和down进行时间数值设置，按ESC退出确认设置。

EMB audio： 嵌入音频选项，按ENTER进入，up和down进行功能选择，按ESC退出确认设置。暂不支持。

EXT audio：外部音频选项，按ENTER进入，up和down进行功能选择，按ESC退出确认设置。暂不支持。

AM audio：模拟音频选项，按ENTER进入，up和down进行功能选择，按ESC退出确认设置。暂不支持。

CDT set：倒计时时间设置，按ENTER进入，up和down进行功能选择，按ESC退出确认设置。暂不支持。

IP：IP设定，按ENTER进入，up和down进行功能选择，按ESC退出确认设置。暂不支持。

GW：网关设定，按ENTER进入，up和down进行功能选择，按ESC退出确认设置。暂不支持。

SUB：子网掩码设定，按ENTER进入，up和down进行功能选择，按ESC退出确认设置。暂不支持。

(注：不同分辨率会有一个最大值限定，见下表，当超过做大时间限定时，菜单没响应，所以推荐使用时先清零在设置)

最大值限定表

使用说明：

PGMO1、PGMO2：都可作为主视频输出口，但是PGMO1具有掉电直通和BYPASS功能；

PGM IN(mian)路视频输入，AUX备路视频输入，REF同步参考信号输入。

PST1、PST2(PRE2_ADV)、PGM Loop以及REF Loop用于操作人员监看；

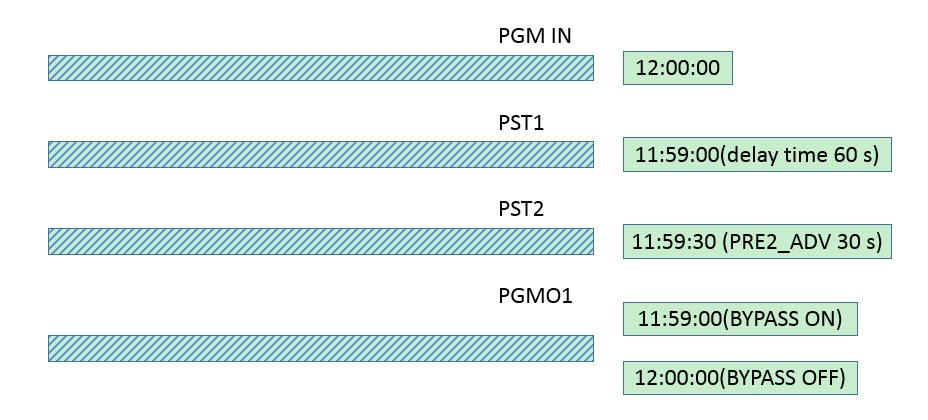

当AUX键使能(红色)PGM输出AUX，当AUX不使能，通过delay键控制PGM输出，当delay键使能(绿色)输出PST1的信号, 当delay不使能输出PGM IN的信号。如下图所示delay time=60 s，PRE2_ADV=30 s，则PST1、PST2、PGMO1和PGM IN的关系如下。

四、技术参数和指标

HD-SDI /SDI-SDI输入/输出：

RS232控制协议端口定义

   2脚 RXD ;

   3脚 TXD ;

   5脚GND

    其他引脚悬空。
